Цифровые модульные микшер-усилители PAM-312, PAM-324, PAM-336, PAM-348
![](/upload/iblock/547/hcleixwio68qttfzfssiqcev3c2shfbl/img_main_pam.jpg)
Планомерная модернизация всей линейки микшер-усилителей не обошла стороной и усилители серии PAM. Усилители этой серии зарекомендовали себя как надежные устройства, функциональные возможности которых позволяют выполнять обширный спектр задач, в том числе не свойственных стандартным микшер-усилителям. Благодаря уникальным особенностям усилители серии PAM выделяются из всего ассортимента аналогичного оборудования и неизменно востребованы.
В модернизированных моделях инженеры компании Inter-M сохранили все преимущества предшественника — одноименной аналоговой линейки усилителей — и дополнили их новыми не менее важными функциями. Например, новые усилители по-прежнему имеют возможность установки опциональных мультимедийных модулей для организации фоновой музыкальной трансляции. Только теперь пользователю доступна трансляция музыки с внешних накопителей, карт-памяти, CD-дисков, с использованием Bluetooth, а также прием сигналов радиостанций в FM-диапазоне.
Помимо встроенных источников звука усилители предоставляют широкий набор входов как для организации фонового музыкального сопровождения, так и для приоритетной трансляции с помощью микрофонной панели и стационарных телефонных аппаратов.
Функция воспроизведения тревожного сообщения из внутренней памяти также усовершенствована и теперь доступна в дежурном режиме. Благодаря этому дополнению новые цифровые усилители, в отличие от аналоговых моделей, имеют низкое энергопотребление, что немаловажно при расчете резервного электропитания.

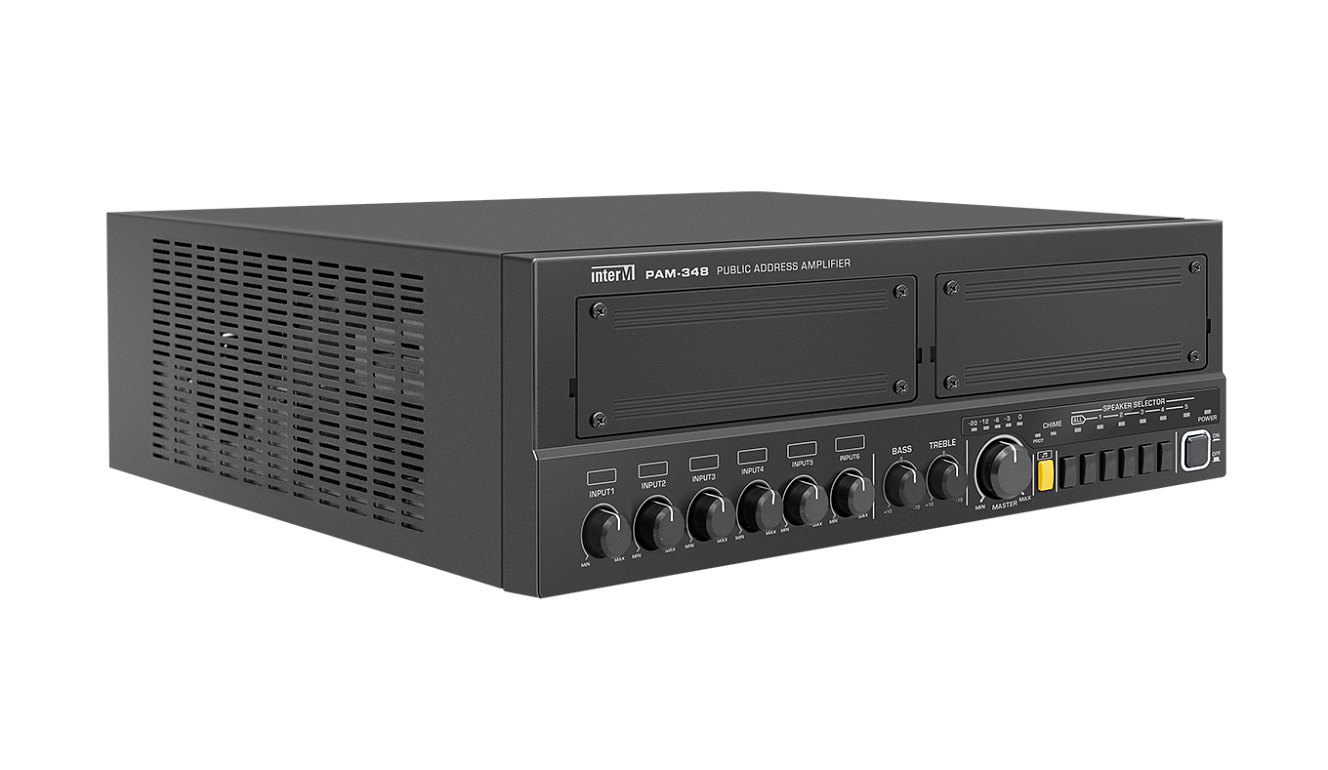

Фото оборудования
![](/upload/resize_cache/iblock/23a/x0s1fu3pr7qe4uv6ho65jmygfiwam4zp/80_80_1/front_big.png)
![](/upload/resize_cache/iblock/e42/ks3zo0ibh5kid868jwi8u32s112laxvz/80_80_1/left_big.png)
![](/upload/resize_cache/iblock/be4/pi913byv3awp9isq8l62jm0pf890pcgo/80_80_1/back_big.png)
![](/upload/resize_cache/iblock/e42/85xunc6zv4cw2q121viuyeyapcl9a890/80_80_1/right_big.png)
Функциональные возможности и особенности
-
Автоматическое оповещение о пожаре
Все усилители линейки PAM по умолчанию оснащены микросхемой с записанным тревожным сообщением о пожаре, трансляция которого осуществляется автоматически по сигналу от АПС.
-
Трансляция звука по зонам
Микшер-усилители оснащены встроенным селектором на пять зон для выборочной трансляции музыкальных программ и речевых сообщений.
- Подключение микрофонной панели RM-05A
С помощью микрофонной панели RM-05A пользователь может передавать речевые сообщения, находясь на значительном удалении от усилителя.
- Установка дополнительных модулей музыкальной трансляции
Каждый усилитель оснащен двумя слотами для установки мультимедийных модулей, предоставляющих пользователю возможность воспроизведения музыки с внешних накопителей, карт-памяти, CD-дисков, а также приёма сигналов радиостанций в FM-диапазоне и трансляции аудио с использованием Bluetooth.
- Подключение внешних источников звука
К усилителю могут быть подключены источники звука с микрофонным и линейным уровнем аудиосигнала. Для конденсаторных микрофонов предусмотрено фантомное питание.
- Трансляция звука по приоритетам
Благодаря встроенной системе приоритетов микшер-усилители позволяют транслировать аудиосигнал от источника звука в зависимости от его приоритета в системе. При появлении более приоритетного сигнала менее приоритетные приглушаются.
- Удаленное управление усилителем
Микшер-усилители оснащены управляющим входом для принудительного выключения текущей трансляции. Данный функционал незаменим, если требуется отключить локальную систему музыкального сопровождения в случае запуска централизованного оповещения о чрезвычайной ситуации.
- Регулировка тембра
С помощью регуляторов BASS и TREBLE, позволяющих корректировать АЧХ усилителя в области низких и высоких звуковых частот, пользователь может индивидуально настроить звучание в зависимости от своих предпочтений.
- Высокая эффективность
Функционирование усилителя мощности в режиме класса D обеспечивает высокий коэффициент полезного действия, низкий уровень энергопотребления, незначительное тепловыделение и, как следствие, увеличенный срок службы устройства.
Конструкция и основные принципы работы
Микшер-усилители PAM-312, PAM-324, PAM-336, PAM-348 представляют собой устройства, которые включают в себя: блок входов для подключения различных источников сигнала, предварительный усилитель, микшер, усилитель мощности и селектор зон.
Рис. 1. Конструкция микшер-усилителей
Электропитание всех узлов осуществляется от блока питания, работающего в импульсном режиме, что значительно снижает энергопотребление и повышает КПД усилителя.
Охлаждение внутреннего объема устройства производится с помощью вентилятора, принудительно выводящего нагретый воздух через перфорированные отверстия корпуса.
Импульсный блок питания и усилитель мощности размещены на единой печатной плате для минимизации количества коммутирующих разъемов и уменьшения электромагнитных излучений.
![Плата усилителя мощности и импульсного блока питания](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh2.png)
Рис. 2. Плата усилителя мощности и импульсного блока питания
Каскад усиления класса D микшер-усилителей реализован на хорошо зарекомендовавшей себя в других моделях усилителей Inter-M микросхеме IRS2052MPBF компании International Rectifier – одного из крупнейших производителей электронных компонентов.
![Субмодуль усилителя мощности с микросхемой IRS2052MPBF](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh3.png)
Рис. 3. Субмодуль усилителя мощности с микросхемой IRS2052MPBF
Удобное расположение на отдельном субмодуле микросхемы цифрового усилителя класса D значительно повышает ремонтопригодность всего устройства и позволяет в кратчайшие сроки производить ремонт и диагностику его элементов.
![Выходной каскад усилителя мощности](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh4.png)
Рис. 4. Выходной каскад усилителя мощности
Выходной каскад усилителя мощности выполнен на мощных полевых транзисторах IRFB4227PBF, установленных на массивном радиаторе.
Входные сигналы, поступающие с платы входов и дополнительных мультимедийных модулей PAM, коммутируются и усиливаются предварительным усилителем.
![Передняя панель PAM-312/324/336/348](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh5.png)
Рис. 5. Плата предварительного усилителя с микросхемой тревожного сообщения
Здесь же, на плате предварительного усилителя, в коммутационной панели расположена микросхема тревожного сообщения. Открытый доступ к данной микросхеме позволяет легко менять ее в случае выхода её из строя.
Передняя панель усилителей изготовлена из высокопрочного пластика. На ней размещены органы управления и индикации.
Рис. 6. Передняя панель PAM-312/324/336/348
- 1 – отсеки для сменных модулей PAM
- 2 – индикатор уровня выходного сигнала
- 3 – индикатор неисправности PROTECT
- 4 – индикатор включения питания
- 5 – регуляторы уровня входных сигналов
- 6 – регуляторы тембра
- 7 – регулятор громкости MASTER
- 8 – кнопка включения сигнала ГОНГ
- 9 – селектор зон
- 10 – выключатель питания
С помощью регуляторов INPUT 1 - INPUT 6 пользователь может установить требуемый уровень сигналов от источников звука, а с помощью регулятора MASTER – уровень звука на выходе усилителя. Для визуализации уровня выходного сигнала над ручкой MASTER помещены светодиодные индикаторы, позволяющие отследить достижение сигналом уровней -20/-12/-6/-3/0 дБ.
С помощью кнопки желтого цвета CHIME в ручном режиме можно подать предупредительный 4-тональный сигнал ГОНГ. Индикатор PROTECT красного цвета сигнализирует о переходе усилителя в аварийный режим.
Выбрать нужную комбинацию зон или включить сразу все зоны для трансляции позволяют соответствующие клавиши (с фиксацией) в поле «SPEAKER SELECTOR». Информация о включенных зонах индицируется зелеными (для клавиш 1-5) или желтым (для клавиши ALL) светодиодами, расположенными над соответствующими переключателями зон.
Дополнительные модули для организации музыкальной трансляции устанавливаются в отсеки на передней панели, доступ при отсутствии которых закрыт пластмассовыми заглушками. Конструкция новых микшер-усилителей, в отличие от предыдущего поколения аналоговых усилителей серии PAM, позволяет оперативно производить установку и демонтаж сменных модулей без вскрытия верхней крышки устройств, т. е. непосредственно в собранном шкафу.
Пользователю на выбор доступно 5 модулей для воспроизведения музыки с внешних накопителей, карт-памяти, CD-дисков, а также приёма сигналов радиостанций в FM-диапазоне и трансляции аудио с использованием Bluetooth.
Рис. 7. Мультимедийные модули для PAM-312/324/336/348
На задней панели микшер-усилителей расположены клеммы для подключения громкоговорителей с переключателем импеданса, входы для подключения внешних источников звука, линейного сигнала от АТС, дистанционного приглушения трансляции/включения гонга/запуска тревожного сообщения, разъем для подключения микрофонной консоли RM-05A.
Рис. 8. Задняя панель 312/324/336/348
- 1 – разъем для подключения микрофонной панели RM-05A
- 2 – выход MIX OUTPUT
- 3 – клеммы EM дистанционного включения тревожного сообщения
- 4 – клеммы дистанционного включения сигнала ГОНГ
- 5 – клеммы MUTE дистанционного отключения звука
- 6 – кнопки включения приоритета для входов CH1, CH2
- 7 – разъем сетевого питания
- 8 – выходные клеммы для трансляционных линий
- 9 – переключатель уровня выходного напряжения 70В/100В
- 10 – вход TEL IN
- 11 – регулятор чувствительности входа TEL IN
- 12 – вход уровня приглушения для TEL IN
- 13 – вход EXT IN для внешнего сигнала
- 14 – разъемы для входов CH1 – CH6
- 15 – регулятор приглушения PRIORITY MUTE
Чувствительность универсальных входов INPUT 1-3 регулируется в широких пределах соответствующими регуляторами GAIN, что обеспечивает подключение к ним устройств как с линейным, так и с микрофонным уровнем выходного сигнала. Переключатель PHANTOM предназначен для включения фантомного питания, если в качестве источников сигнала применяются конденсаторные микрофоны. Кнопки PRIORITY позволяют сделать сигналы со входов INPUT 1 и INPUT 2 приоритетными по сравнению со всеми другими (за исключением EM и TEL IN), а регулятор PRI MUTE – установить уровень приглушения менее приоритетных сигналов.
Входы INPUT 4-6 – стандартные линейные входы, но для входа INPUT 6 предусмотрены разъемы RCA для воспроизведения небалансных стереосигналов.
![Входы EXT](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh9.png)
Рис. 9. Входы EXT
Управляющие входы EXT позволяют существенно расширить возможности усилителя. Например, с помощью входа EXT MUTE возможно дистанционное отключение трансляции в распределенной системе при возникновении, например, какой-либо чрезвычайной ситуации. Вход EXT CHIME позволяет внешним управляющим сигналом активировать предупредительный сигнал ГОНГ, а вход EM — активировать трансляцию на максимальной громкости заранее записанного тревожного сообщения, содержащегося в микросхеме голосового файла.
Отличительной особенностью цифровых микшер-усилителей серии PAM является наличие дежурного режима работы. При подключенном сетевом питании 230В и выключенной кнопке POWER активация входа EM приведет к включению внутренней схемы питания и в течение нескольких секунд обеспечит выход усилительных каскадов на рабочий режим с последующим воспроизведением тревожного сообщения, записанного во внутренней микросхеме.
Передача речевых сообщений в зоны возможна с помощью удаленной микрофонной панели RM-05A, а также с использованием стационарных телефонных аппаратов.
![Система громкоговорящей связи с применением телефонных аппаратов](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh10.png)
Рис. 10. Система громкоговорящей связи с применением телефонных аппаратов
Подключение удаленной микрофонной панели RM-05A к микшер-усилителям позволяет осуществлять дистанционный выбор зон оповещения. Нажатие кнопки на селекторе RM-05A приводит к передаче сигнала управления на микшер-усилитель, который и производит переключение зон оповещения.
RM-05A позволяет также дистанционно запускать сигнал «ГОНГ», производить настройку чувствительности микрофона, осуществлять контроль над уровнем входящего сигнала по светодиодным индикаторам.
![Система селекторной громкоговорящей связи](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh11.png)
Рис. 11. Система селекторной громкоговорящей связи
Кроме передачи голосового контента, микшер-усилители PAM предоставляют широкие возможности для музыкального сопровождения. Например, при установке модуля PAM-MPM4A музыкальную трансляцию можно вести как с USB флеш-накопителя, подключенного к входу PAM-MPM4A, так и со смартфона, подключенного к одному из входов INPUT 3 … INPUT 6. При необходимости воспроизвести голосовое сообщение с микрофонной панели, подключенной к входу INPUT 1, при нажатии кнопки TALK музыкальное сопровождение приглушается до уровня, установленного регулятором PRIORITY MUTE.
![Система громкоговорящей связи и музыкальной трансляции](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh12.png)
Рис. 12. Система громкоговорящей связи и музыкальной трансляции
Таким образом, микшер-усилители позволяют формировать многоуровневую систему приоритетов источников звука:
EM >TEL IN>INPUT 1/RM-05A, INPUT 2, CHIME >INPUT 3/4/5/6, EXT IN, модули PAM.
Микшер-усилители серии PAM имеют настольное исполнение, но при использовании входящих в комплект поставки кронштейнов они могут быть установлены в 19-дюймовый аппаратный шкаф.
Технические характеристики
Наименование | PAM-348 | PAM-324 | PAM-336 | PAM-348 | |
---|---|---|---|---|---|
Номинальная выходная мощность, Вт | 120 | 240 | 360 | 480 | |
Диапазон воспроизводимых частот, Гц | Линейный вход | 80 - 15000 | |||
Микрофонный вход | 100 - 15000 | ||||
Коэффициент нелинейных искажений, % | < 1 | ||||
Отношение сигнал/шум, дБ | Линейный вход | > 70 | |||
Микрофонный вход | > 55 | ||||
Диапазон регулировки АЧХ, дБ | ± 10 | ||||
Параметры выхода усилителя | 100В/84Ом 70В/41Ом |
100В/42Ом 70В/21Ом |
100В/28Ом 70В/13,6Ом |
100В/21Ом 70В/10,2Ом |
|
Диапазон рабочих температур | - 10 °С ... + 40 °С | ||||
Напряжение питания переменного тока | 120-240 В, 50/60 Гц |
120 В 60 Гц или 220-240 В, 50/60 Гц |
120-240 В, 50/60 Гц |
||
Потребляемая мощность (при 1/8 выходной мощности), Вт |
60 | 95 | 95 | 135 | |
Масса, кг | 7,26 | 6,93 | 6,93 | 7,16 | |
Габариты (Ш×В×Г), мм | 420×132×358 |
Схема применения
Система оповещения и музыкальной трансляции
![Система оповещения и музыкальной трансляции](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh13.png)
Система построена на основе микшер-усилителя PAM-348 и обеспечивает автоматическое оповещение людей о возникновении пожара, передачу речевых сообщений служебного или рекламного характера, а также музыкальное сопровождение.
Источниками фоновой музыки являются встроенные модули PAM-BTU и PAM-CDU, позволяющие воспроизводить аудиофайлы с CD-диска, USB флеш-накопителя или со смартфона по Bluetooth. Выбор соответствующего источника осуществляется органами управления модулей PAM. Звуковое сопровождение обладает наименьшим приоритетом в системе и приглушается при работе более приоритетных источников.
Удаленное управление включением зон оповещения и подача голосовых сообщений организованы с помощью микрофонной панели RM-05.
Наивысшим приоритетом в представленной системе обладает вход EM. При подаче на этот вход управляющего сигнала от системы пожарной сигнализации во все зоны на максимальной громкости начинает транслироваться сообщение о пожаре, которое хранится в микросхеме голосового файла.
Выходные громкоговорители мощностью 30 Вт каждый подключены к соответствующим контактам разъема SREAKER OUTPUT и сгруппированы по 5-ти зонам трансляции.
Система громкоговорящей связи
![Система громкоговорящей связи](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh14.png)
Система организована на основе микшер-усилителя PAM-336, номинальная выходная мощность которого составляет 360 Вт. Для воспроизведения звука используются 2-полосные всепогодные громкоговорители WS-50T мощностью 50 Вт, разделенные на 3 зоны вещания.
Источниками звука в системе, с помощью которых в зоны осуществляется передача речевых сообщений различного назначения, являются микрофонная панель RM-01, расположенная в непосредственной близости от PAM-336, удаленная микрофонная панель RM-05A в отдельном помещении диспетчерской и офисная АТС.
Наивысший приоритет в системе имеет аудиосигнал от офисной АТС, линейный выход которой подключен к входу TEL IN микшер-усилителя. При появлении сигнала на этом входе сигналы от микрофонных панелей приглушаются полностью или до заданного уровня.
Следующей по приоритетности является микрофонная панель RM-05A, с которой можно не только осуществлять вещание с помощью микрофона, но и при необходимости включать нужные для трансляции зоны.
Низшим приоритетом в системе обладает микрофонная панель RM-01.
Система может использоваться для организации громкоговорящей связи, например, на спортивных площадках, в небольших супермаркетах, офисных помещениях.
Система музыкальной трансляции
![Система музыкальной трансляции и громкоговорящей связи](/local/templates/arstel_alex/assets/img/novinki/PAM-3xx/PAM-3xx_sh15.png)
Система музыкальной трансляции организована на основе микшер-усилителя PAM-336 с номинальной выходной мощностью 360 Вт. Для воспроизведения звука в каждой из 5 зон используются по два 2-полосных всепогодных громкоговорителя WS-30T мощностью 30 Вт.
Источниками музыки в системе являются записанные на SD-карту модуля PAM-SDU аудиофайлы, музыкальный контент с USB флеш-накопителя этого же модуля, а также микшер AFMM-106, который является концентратором и аудиопроцессором для нескольких источников линейного и микрофонного уровней.
При необходимости сигнал речевого оповещения в нужную зону можно подать с помощью микрофонной консоли RM-05A, имеющей наивысший приоритет в системе.
Данная конфигурация может использоваться для организации музыкальной трансляции, например, при проведении спортивных мероприятий, в небольших многофункциональных комплексах, на предприятиях общественного питания.
